Ukuran Klep Vario 125 Standar Beserta Fungsi dan Cara Merawatnya

Liputan6.com, Jakarta Ukuran klep Vario 125 menjadi salah satu detail teknis yang paling sering dicari pemilik skutik ini saat hendak servis atau modifikasi mesin. Meski komponennya kecil, dimensi klep sangat menentukan seberapa lancar aliran udara dan bahan bakar masuk ke ruang bakar.

Honda Vario 125 memakai dua jenis klep, yakni klep masuk dan klep buang, yang masing-masing punya diameter serta celah berbeda. Memahami ukuran klep Vario 125 standar akan membantu kamu menjaga performa mesin tetap responsif sekaligus irit bahan bakar, apalagi bagi pemilik Honda Vario 125 terbaru.

Berdasarkan Buku Pedoman Reparasi Resmi Astra Honda Motor, celah standar untuk klep masuk adalah 0,10 mm, sedangkan klep buang dipatok lebih renggang di angka 0,24 mm. Celah pada klep ini sengaja dibuat untuk mengompensasi pemuaian berbagai komponen logam mesin saat suhu naik. Dengan mengikuti standar pabrikan, performa mesin Vario 125 terbaru Anda akan tetap responsif, bebas gejala mati mendadak, dan irit bahan bakar.

Sebelum menghafal angka-angkanya, penting memahami dulu apa itu klep. Klep atau katup adalah komponen di kepala silinder yang bertugas mengatur jalur masuknya campuran udara-bahan bakar serta jalur keluarnya gas sisa pembakaran.

Gerakan buka-tutup klep tidak berdiri sendiri, melainkan digerakkan oleh noken as atau camshaft dan diteruskan melalui rocker arm, lalu ditutup kembali oleh per klep. Komponen ini hanya ditemukan pada mesin 4-tak seperti Vario 125, bukan pada mesin 2-tak.

Kerja klep jauh lebih berat dari yang dibayangkan. Berdasarkan prinsip mekanika mesin 4-tak, klep masuk dan klep buang membuka serta menutup sebanyak 1 kali setiap 2 putaran mesin.

Artinya, pada putaran mesin 4.000 RPM, klep akan bergerak hingga sekitar 2.000 kali per menit, atau kira-kira 33 kali setiap detik. Beban kerja yang sangat cepat dan berat inilah yang membuat ukuran celah klep wajib disetel secara presisi.

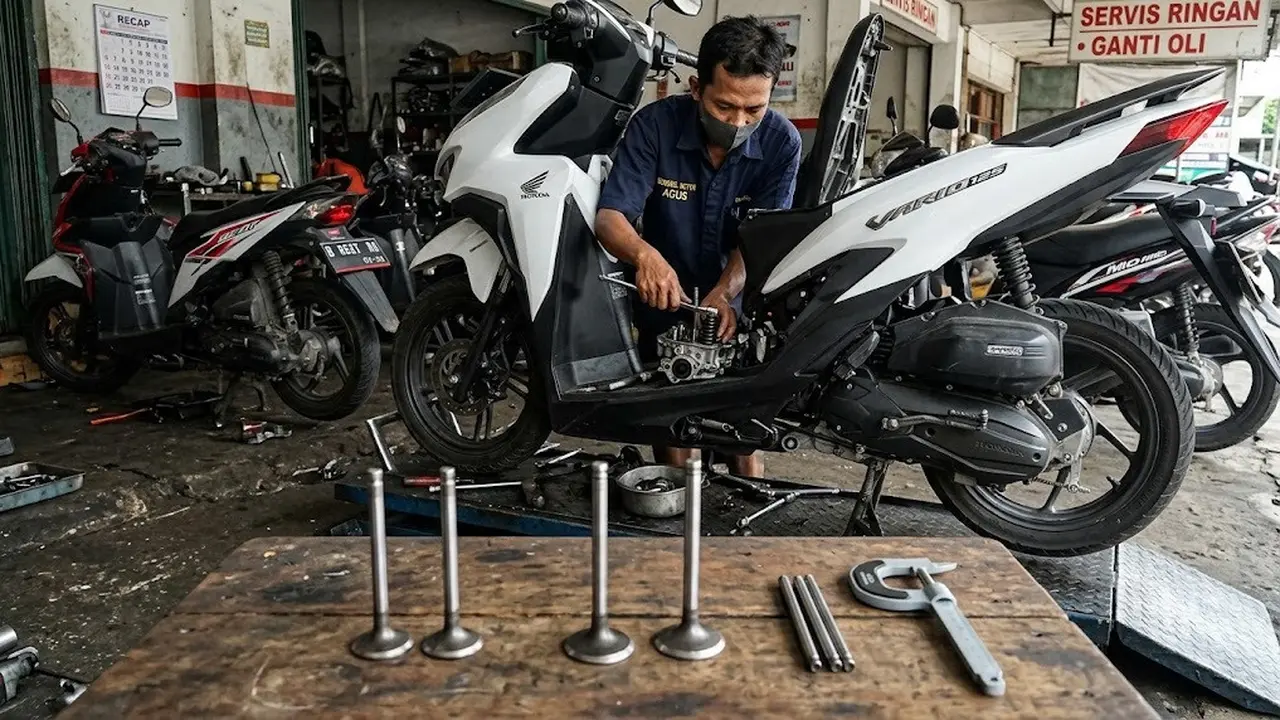

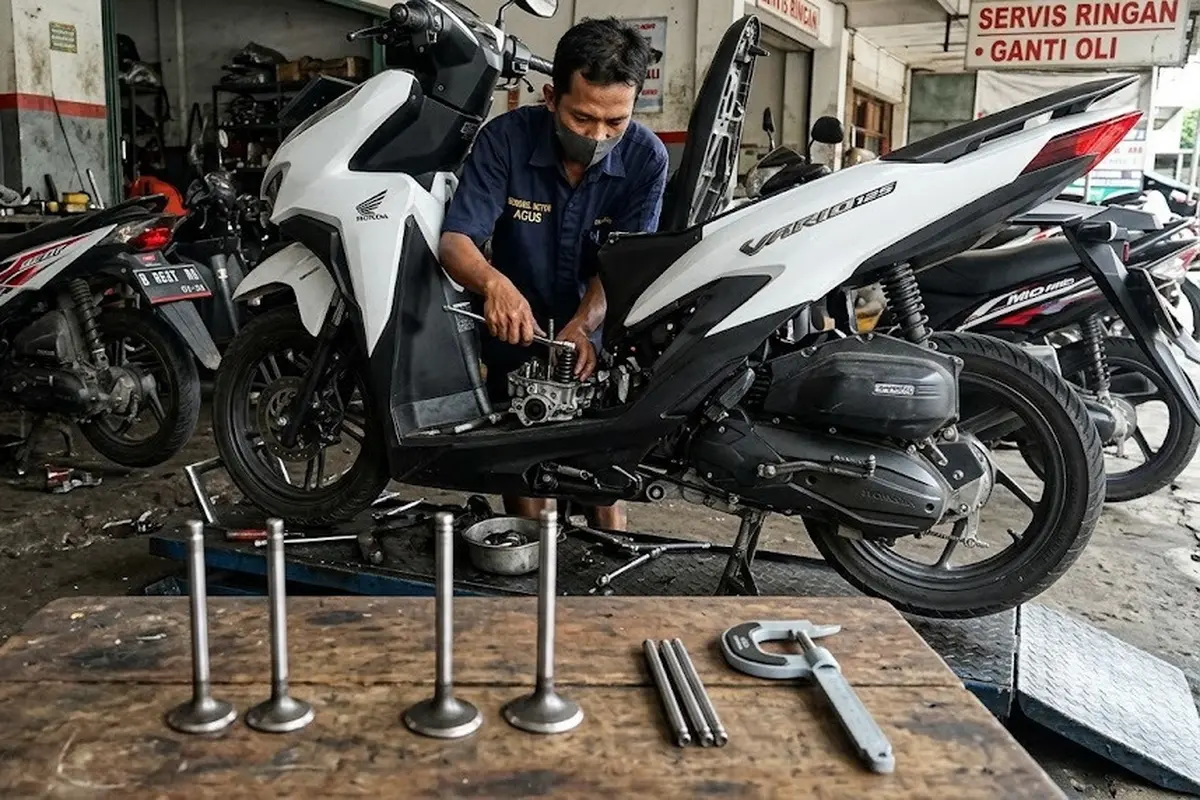

Honda Vario 125 dibekali klep dengan dimensi yang sudah disesuaikan dengan kapasitas mesin 124,8 cc miliknya. Berikut rincian ukuran klep Vario 125 standar yang perlu kamu ketahui berdasarkan data yang dihimpun redaksi.

1. Diameter payung klep masuk (intake): 27 mm
2. Diameter payung klep buang (exhaust): 22 mm
3. Diameter batang klep: 5 mm (untuk kedua klep)
4. Celah (renggang) klep masuk: 0,10 mm (\(\pm\) 0,02 mm)
5. Celah (renggang) klep buang: 0,24 mm (\(\pm\) 0,02 mm)

Mengapa klep masuk selalu lebih besar daripada klep buang? Sebagaimana diungkapkan Engine Stories, klep masuk biasanya dibuat berdiameter lebih besar dibanding klep buang karena harus mengalirkan lebih banyak campuran udara dan bahan bakar ke dalam silinder. Prinsip inilah yang membuat angka 27 mm pada intake lebih besar dari 22 mm pada exhaust Vario 125.

Sebagai pembanding, All New Honda Vario 150 dibekali ukuran payung klep yang lebih bongsor, yakni 29 mm untuk intake dan 23 mm untuk exhaust. Sarwono Edhi selaku perwakilan dari Technical Training Astra Honda Motor memaparkan bahwa perbedaan detail komponen di ruang bakar ini merupakan hal krusial untuk mengimbangi kebutuhan asupan bahan bakar seiring dengan meningkatnya kapasitas kubikasi mesin.

Fungsi utama klep Vario 125 adalah mengatur sirkulasi di ruang bakar, yaitu memasukkan campuran udara-bahan bakar melalui klep intake dan membuang gas sisa lewat klep exhaust. Ketika ukuran klep Vario 125 dan celahnya tepat, kedua proses ini berjalan presisi sehingga pembakaran menjadi sempurna dan tenaga keluar maksimal.

Klep juga berperan menjaga kerapatan ruang bakar agar kompresi tidak bocor. Mengutip Engineer Fix, celah klep yang terlalu rapat justru paling berbahaya karena klep buang tidak sempat melepas panas ke kepala silinder, sehingga rawan terbakar dan permukaannya rusak permanen. Kondisi ini sering terjadi diam-diam tanpa suara peringatan.

Sebaliknya, celah yang terlalu longgar juga merugikan. Celah berlebih mengurangi jarak bukaan klep (valve lift), membuat klep terbuka lebih lambat dan menutup lebih awal, sehingga aliran gas terhambat dan tenaga menurun, terutama pada putaran mesin tinggi. Di sinilah pentingnya menjaga ukuran klep Vario 125 tetap sesuai spesifikasi.

Efek klep terhadap performa juga berkaitan langsung dengan kompresi. Berdasarkan ulasan Carfixway, celah klep yang tidak tepat dapat menyebabkan hilangnya kompresi sehingga tenaga mesin melemah dan mesin sulit "bernapas" dengan efisien. Karena itu, klep yang sehat sangat menentukan keiritan dan respons mesin sehari-hari.

Klep yang mulai aus atau celahnya bergeser akan memberi sinyal yang bisa dirasakan pengendara. Berikut beberapa ciri klep Vario 125 bermasalah yang perlu diwaspadai.

1. Tarikan mesin melemah, motor terasa kurang bertenaga meski gas sudah ditarik dalam.
2. Muncul suara kasar atau ngelitik dari area kepala silinder, tanda celah klep terlalu longgar.
3. Konsumsi bahan bakar meningkat karena pembakaran tidak lagi efisien.
4. Mesin sulit dinyalakan, khususnya saat kondisi dingin akibat kompresi bocor.
5. Putaran idle tidak stabil dan mesin sesekali mati mendadak.
6. Suhu mesin cepat naik saat digunakan dalam waktu singkat.

Sebagai catatan, gejala di atas sekilas mirip dengan masalah kerusakan busi atau komponen filter udara. Oleh karena itu, para mekanik menyarankan untuk selalu melakukan pengecekan menyeluruh secara berkala.

Kenapa celah klep bisa berubah dari ukuran standar? Merujuk Bikes Republic, celah klep secara alami menyusut seiring pemakaian akibat keausan klep dan dudukannya, sehingga wajib diperiksa dan disetel secara berkala saat motor bertambah usia. Membiarkan gejala ini juga bisa memicu konsumsi bensin yang makin boros.

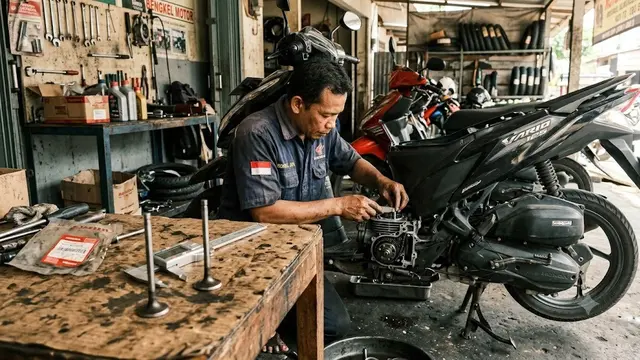

Menjaga ukuran klep Vario 125 tetap ideal bukan hanya soal diameter, tetapi juga tentang menyetel celah renggangnya secara rutin. Berdasarkan Buku Pedoman Reparasi resmi Astra Honda Motor (AHM), pemeriksaan celah klep disarankan dilakukan secara berkala untuk menjaga efisiensi mesin 4-tak. Berikut adalah langkah dasar penyetelan klep yang benar:

•  Siapkan alat: Sediakan feeler gauge, kunci ring/sok sesuai ukuran baut top dan penutup klep, obeng penyetel klep, dan kain lap bersih.
• Pastikan mesin dingin: Pengukuran saat mesin masih panas akan memicu hasil yang tidak akurat akibat pemuaian logam komponen.
• Buka penutup klep: Lepas penutup kepala silinder untuk mendapatkan akses langsung ke klep In dan Ex.
• Cari posisi TMA (Titik Mati Atas): Putar poros engkol hingga tanda "T" pada magnet segaris dengan tanda penunjuk pada bak mesin, pastikan kedua klep dalam kondisi bebas (posisi kompresi).
• Ukur celah dengan feeler gauge: Selipkan bilah alat pengukur; setelan yang pas ditandai dengan bilah yang terasa seret ringan saat ditarik (tidak longgar dan tidak terjepit).
• Setel jika meleset: Kendurkan mur pengunci, putar baut penyetel menggunakan alat khusus hingga mencapai angka standar, lalu kencangkan kembali mur pengunci sembari menahan baut agar tidak bergeser.
• Pasang kembali dan uji coba: Rakit kembali penutup klep, nyalakan mesin, dan pastikan tidak ada suara ketukan atau rembesan oli.

Sebagai patokan wajib, setelan celah klep standar untuk Honda Vario 125 adalah 0,10 mm (± 0,02 mm) untuk klep masuk dan 0,24 mm (± 0,02 mm) untuk klep buang. Pabrikan menganjurkan pemeriksaan komponen ini setiap kelipatan 24.000 km. Jika Anda merasa ragu atau tidak memiliki alat yang memadai, cukup titipkan pengerjaan ini kepada mekanik resmi saat melakukan servis ringan di bengkel AHASS.

Penyetelan yang presisi akan memberikan dampak yang langsung terasa. Celah klep yang terlalu rapat dapat memicu kebocoran kompresi, hilangnya tenaga, hingga risiko mesin mogok. Sebaliknya, celah yang terlalu longgar akan memicu suara mesin yang berisik dan putaran idle (langsam) yang tidak stabil.

Guna menjaga skutik kesayangan Anda tetap prima dalam jangka panjang, lengkapi perawatan mesin ini dengan rutin memantau jadwal ganti oli mesin, menjaga kualitas oli gardan, serta melakukan servis rutin pada area CVT (Continuously Variable Transmission) agar motor selalu responsif dan irit bensin saat digunakan berkendara harian.

Berapa ukuran klep Vario 125 standar?

Secara umum, payung klep masuk Vario 125 berdiameter sekitar 27 mm dan klep buang sekitar 22 mm, dengan diameter batang klep 5 mm serta celah klep in dan ex di kisaran 0,10 mm. Beberapa referensi mencantumkan angka payung 25,5 mm (in) dan 21 mm (ex), sehingga sebaiknya kamu tetap mengonfirmasi lewat buku servis resmi.

Apakah ukuran klep Vario 125 sama dengan Vario 150?

Tidak sama persis. Vario 150 memakai payung klep yang lebih besar, yakni 29 mm untuk intake dan 23 mm untuk exhaust, karena kapasitas mesinnya lebih besar, sementara Vario 125 berada di angka 27 mm dan 22 mm.

Kapan klep Vario 125 perlu disetel?

Klep sebaiknya diperiksa saat muncul gejala seperti suara kasar, tenaga menurun, atau konsumsi bensin meningkat, dan idealnya dicek mengikuti jadwal servis berkala. Sebagai patokan, periksa kembali celah klep tiap beberapa ribu kilometer sesuai anjuran buku manual agar performa tetap terjaga.

Pada akhirnya, memahami ukuran klep Vario 125 membantu kamu lebih peka terhadap kondisi mesin dan tidak menunda perawatan. Dengan diameter serta celah klep yang terjaga sesuai standar, Vario 125 kesayangan akan tetap bertenaga, halus, dan hemat bahan bakar untuk menemani mobilitas harianmu.
